一、背景：

凸輪是運動機構中重要的組成部分，通過它可以完成各種復雜的動作。在產品的設計階段就實現對機構有效性的模擬是至關重要的，此次便是針對凸輪來一次運動模擬。

二、凸輪運動模擬的難點:

由于凸輪的結構樣式較多，同時其對應的外形結構較為復雜，所以實現運動模擬也較為困難。這其中普通的平面凸輪可以通過普通的配合工具便能進行機構動作，但是涉及一些空間的凸輪就需要一些特殊的操作。

三、解決凸輪運用的方案：

本次就為大家演示兩種方式：1. 配合工具；2. 使用實體接觸。

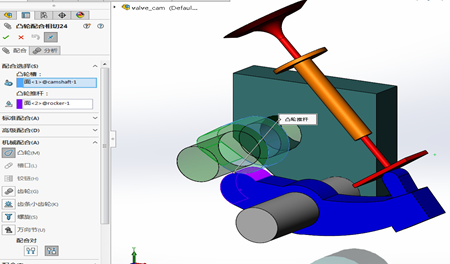

1.使用配合工具來實現，在SOLIDWORKS中包含了豐富的配合工具，這其中的機械配合便包含了“機械配合-凸輪”以此便能實現簡單凸輪的運動。

2. 使用實體接觸來實現凸輪運動模擬，該功能包含在SOLIDWORKS運動案例中，通過真實的實體接觸來維持零部件之間相互作用，該方式是一種比較高級的解決方案，應用情景較多，例如：空間凸輪。
