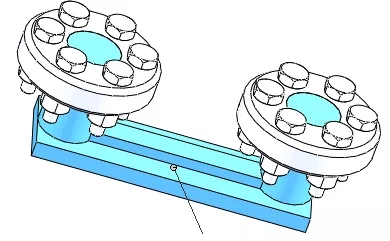

有時，我們是從客戶那拿到的模型，那么多數我們不確定，（或者眼睛看）是不是對稱的，對于這種情況，我們可以利用SOLIDWORKS的對稱檢查來完成；要檢查相對于基準面的裝配體零部件對稱。

一、單擊對稱檢查（“工具”工具欄）

二、為分析參數選擇以下之一

1、單一基準面，以測試選定基準面的對稱性。

2、雙平行面，以測試位于兩選定面中間且與之平行的基準面的對稱性。

3、兩點，以測試垂直于所選定兩點之間直線的基準面的對稱性。

三、對于帶有子裝配體的裝配體，按需要選擇視子裝配體為零部件。

選取該選項會相對于裝配體內的子裝配體檢查對稱，但忽略子裝配體零部件。清除該選項則將連同清除裝配體對稱檢查中的子裝配體零部件。

四、要為檢查過的對稱裝配體零部件修改顏色：

a、在顏色設置下選擇對稱零部件，然后單擊編輯顏色。

b、修改顏色，然后單擊確定。

c、同樣，您可修改對稱零部件的顏色設定。

五、單擊檢查

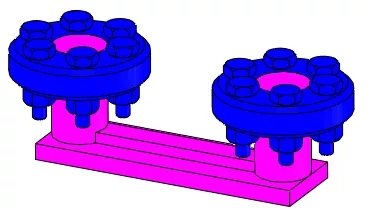

檢查過的對稱和非對稱裝配體零部件以其指派的顏色顯示。

六、當您選擇對稱檢查結果下列舉的裝配體零部件時，該零部件會在圖形區域中高亮顯示。

七、要保存對稱檢查報告，單擊保存報告。

八、關閉對稱檢查 PropertyManager 或單擊重新檢查運行另一對稱檢查。
